Os transmissores RTM 62 incorporam sensores
de alta precisão e estabilidade para medição de umidade
relativa e temperatura. Os valores medidos são convertidos
em sinais de saída 4 a 20 mA linearmente relacionados
a suas leituras. Opcionalmente as saídas podem ser oferecidas
em tensão 0 a 10 Vcc.
Por serem equipamentos microprocessados, permitem total
configuração pela utilização da interface de comunicação
TxConfig e software Windows®. A medida e transmissão de
umidade pode ser configurada entre Umidade Relativa e
Ponto de Orvalho.

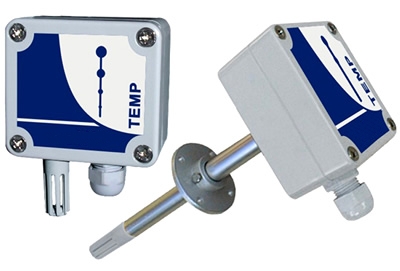

O modelo RTM 62 destina-se a montagem em parede, ou, haste
sensora prolongada para montagem em dutos ou através de
paredes.
- Alimentação:
12 Vcc a 30 Vcc (modelo 4-20 mA) ou 18 a 30
Vcc (modelo 0-10 V).
- Saída:
Corrente de 4-20 mA ou 20-4 mA, tipo 2 fios
– alimentação pelo loop. Tensão 0-10 Vcc ou
10-0 Vcc (opcional).
- Isolação
entre saídas: Saídas 4-20 mA isoladas. Saídas
0-10 V não isoladas.
- Carga
na Saída (RL): Modelo 4-20 mA: RL (máx. em
Ohms) = (Vcc – 12) / 0,02. Onde: Vcc= Tensão
de Alimentação em Volts.
Modelo 0-10Vcc: Mínimo 10 kOhms.
- Proteção
interna contra inversão da polaridade da tensão
de alimentação.
- Entrada
de cabos: Prensa cabos PG7
- Limites
operacionais: Sensor e Haste (RTM 62).
Módulo Eletrônico: -10 a +65°C, 0 a 95%RH.
- Faixa
do sinal de saída configurável.
|
|
