MANÔMETROS
SANITÁRIOS

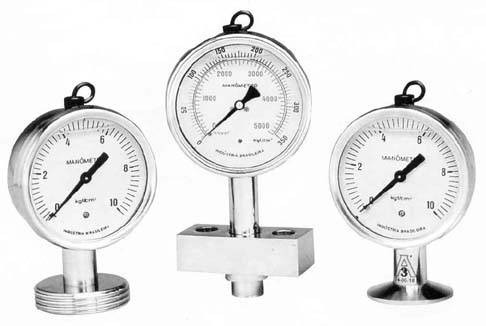

Modelos
Fabricados
90/1 = TC = TRI-CLAMP
90/2 = Roscado = SMS, RJT, DIN
90/5 = Homogeneizador
Faixas
de Pressão
- Modelo 50 TC = vácuo até 70 kgf/cm2
- Modelo 50 Roscado = de 1 até 40 kgf/cm2
- Modelo 60 Homogeneizador = de 100 até 1.000
kgf/cm2
Fluido
de Enchimento
- Glicerina
Aplicações
Os manômetros com selo sanitário,
são construídos totalmente de aço
inoxidável para aplicações em
industrias alimentícias, químicas e
farmacêuticas e nos locais onde se requerem
facilidade de desmontagem para a limpeza e inspeção.
A superfície plana da membrana corrugada de
aço inoxidável evita a incrustação
dos produtos.
Especificações
- Caixa: estanque, em chapa aço inox AISI
304, acabamento polido.
- Aro: engate baioneta, de aço inox
AISI 304, acabamento polido.
- Válvula de Segurança: situada
na parte superior da caixa.
- Flange: dianteira ou traseira.
- Mostrador: alumínio, fundo branco
e gravação preta.
- Ponteiro: alumínio, balanceado com
ajuste micrométrico.
- Visor: vidro plano de 2 e 3 mm.
- Elemento Sensor: tipo Bourdon em ''C'' de
aço inox AISI 316, tipo helicoidal acima de
100 kgf/cm2.
- Mecanismo: aço inox AISI 304 com ajuste.
- Conexão: inferior ou traseira excêntrica
com rosca de 1/8'', 1/4'', 3/8'' ou 1/2'' NPT ou BSP
e traseira concêntrica para 50 e 60mm.
- Soquete: aço inox AISI 316, com secção
quadrado de 7/8'' e secção 9/16'' para
50 e 60mm.
- Precisão: 1% do total da escala.
Selo
Sanitário
- Tri-Clamp: bitolas de 1' até 3''.
- Roscado SMS: bitolas de 1" até2".
- Roscado RJT: bitolas de 1'' até 2''.
- Roscado DIN: bitolas de 1/2'' até
2".
Demais
características técnicas: Vide Selo
Sanitário.
Obs.:
Outras variações sob consulta.
SELOS
SANITÁRIOS
Modelos
Fabricados
90/1 =
Modelo 50 TC = TRI-CLAMP
90/2 = Modelo 50 ROSCADO = SMS
90/4 = Modelo 50 ROSCADO = RJT
90/5 = Modelo 50 HOMOGENEIZADOR
MODELO |
BITOLAS |
MATERIAL |
POLIMENTO |
FAIXA
DE PRESSÃO |
COMPONENTES
DO SELO |
A |
B |
C |
D |
50
TC = TRI-CLAMP |
1''
até 3'' |
Aço
Inoxidável |
Grau
alimentício grana 150
|
vácuo
até 70 Kgf/cm2 |
Selo
Sanitáro TC |
Anel
de Vedação |
Abraçadeira
TC |
Niple
para Solda |
50
ROSCADO = SMS |
1''
até 2'' |
Aço
Inoxidável |
Grau
alimentício grana 150 |
1
até 40 Kgf/cm2 |
Selo
Sanitário SMS |
Anel
de Vedação |
Porca
Circular |
Macho
para Solda |
50
ROSCADO = RJT |
1''
até 2'' |
Aço
Inoxidável |
Grau
alimentício grana 150 |
1
até 40 Kgf/cm2 |
Selo
Sanitário RJT |
Anel
de Vedação |
Porca
Circular |
Macho
para Solda |
50
ROSCADO = DIN |
1''
até 2'' |
Aço
Inoxidável |
Grau
alimentício grana 150 |
1
até 40 Kgf/cm2 |
Selo
Sanitário DIN |
Anel
de Vedação |
Porca
Circular |
Macho
para Solda |
Aplicações
Os manômetros com selo sanitário,
são construídos totalmente de aço
inoxidável para aplicações
em industrias alimentícias, químicas
e farmacêuticas e nos locais onde se requerem
facilidade de desmontagem para a limpeza e inspeção.
|
Selo
Sanitário Roscado e Porca Circular |
Anel
de Vedação |
Macho
para Solda |
Modelo
Homogeneizador
Componentes
do Selo
- Corpo cilíndrico com membrana soldada
- Flange de fixação de 95 x 43 x 28mm
Aplicações
Aplicadas para alta pressão, em homogeneizadores
ou bombas positivas de pistão. |
